2.旋轉電位器的工作原理

電位計的工作原理是通過均勻的電阻來改變滑動觸點的位置。在電位計中，整個輸入電壓應用于電阻器的整個長度，輸出電壓是固定觸點和滑動觸點之間的壓降。旋轉電位計輸入源的兩個端子固定在電阻器的末端。為了調整輸出電壓，滑動觸點沿著輸出側的電阻移動。

這個電位器包括兩個終端觸點，其中一個一致的電阻可以位于半圓形模型中。它在中間有一個端子，通過與電阻相連的旋鈕連接的滑動觸點。滑動觸點可以通過在半圓形電阻上方旋轉旋鈕來旋轉。這種電壓可以在電阻和滑動的兩個觸點之間獲得。這些電位需要電平電壓控制的地方。

3.旋轉電位器的特性

由于使用評估技術而不是偏轉技術來確定未識別的電壓，它們非常準確。

它們確定平衡點，否則null，不需要維度的功率。

由于電位器是平衡的，電位器的工作不受電源電阻的影響，因此沒有電流流過電位器。

電位器的主要特點是分辨率、錐度、標記代碼和跳開/跳關電阻

4.旋轉電位器的優缺點

4.1優點

由于采用零反射法，沒有出錯的機會。

正常細胞可以直接用于標準化

由于高度敏感，用于測量小電勢

為了獲得精度，可以根據需要增加電位器的長度。

電位計用于測量電路時，不會消耗任何電流。

它是用來測量電池的內阻和比較兩個電池的電動勢的，但是使用電壓表是不可能的。

4.2缺點

不方便使用電位器

在實踐中，電位器線的截面積要一致，這是不可能的。

在做實驗時，電線溫度要穩定，但由于電流流動，這是非常困難的。

主要缺點是它需要巨大的力量來移動它們的雨刮器或滑動觸點。由于雨刮器的移動而產生腐蝕。因此，它降低了傳感器的使用壽命。

寬帶有限

旋轉電位器

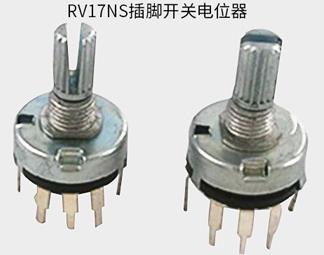

圖2旋轉電位器

5.旋轉電位器故障處理方法

(1)電位器的電阻主要由多碳酸合成樹脂制成，應避免接觸以下物品:氨水、其他胺類、堿水溶液、芳香族碳?xì)浠衔铩⑼悺⒅愄細浠衔铩?qiáng)化學物質(酸堿值過高)等。，否則會影響其性能。

(2)電位器端子焊接時應避免使用水容性助焊劑，否則會促進金屬氧化和材料發霉；避免使用劣質焊劑。焊接不良可能導致焊接困難、接觸不良或斷路。

(3)如果焊接溫度過高或焊接時間過長，電位器的端子可能會損壞電位器。2355應焊接插腳端子℃±5℃，在3秒內完成，焊接應離開電位器本體1.5MM以上，焊接時不要使用焊料穿過電路板；350焊線端子焊接時，應在350℃±10℃，3秒內完成。并且端子應避免重壓，否則容易造成接觸不良。

(4)焊接時，適當調整松香(助焊劑)進入印刷機板的高度，避免助焊劑侵入電位器內部，否則會導致電刷與電阻器接觸不良INT，雜音不良現象。

(5)電壓調節結構最好采用電位器，應選擇接線方式“1”腳接地；由于電阻與接觸片之間的接觸電阻不利于大電流的通過，應避免使用電流調整結構。

(6)電位器表面應避免露水或水滴，避免在潮濕的地方使用，以防止絕緣變質或短路。

(7)安裝“旋轉型”固定螺母時，電位器的強度不宜過緊，以免損壞螺齒或旋轉不良；安裝“鐵殼直滑式”電位器時，避免使用過長的螺釘，否則會阻礙滑動手柄的運動，甚至直接損壞電位器本身。

(8)電位器套上旋鈕的過程中，使用的推力不宜過大(不能超過中軸線推拉力的參數指標)，否則可能會損壞電位器。

(9)電位器的旋轉操作力(旋轉或滑動)會隨著溫度的升高而變輕，隨著溫度的降低而變緊。如果電位器在低溫環境下使用，應使用特殊的耐低溫油脂。

(10)電位器的軸或滑動手柄在設計時應盡可能短。軸或滑動手柄的長度越短，手感越好。相反，搖晃的時間越長，手感就越容易改變。

(11)電位器碳膜的功率能承受70%的周圍溫度℃，使用溫度高于70℃有時可能會失去其功率。

6.關于旋轉電位器的常見問題

6.什么是旋轉電位器？

旋轉電位計主要用于為某些電子線路和電路獲得可調電源電壓。無線電晶體管的音量控制器是旋轉電位計的典型例子，其中電位計的旋鈕控制放大器的電源。

6.如何使用旋轉電位器？

電位器應用作分壓器，所有三個引腳應連接。外部引腳連接到GND，另一個連接到Vcc，中間引腳是電壓輸出。基本上，分壓器是用來把大電壓變成小電壓的。

6.什么是旋轉電位器故障？

引腳內部開路、電阻體燒壞、開關損壞、旋轉噪音過大、電阻體磨損等都是常見的電位器問題。
